Décollement, bullage et cloquage des revêtements fluoropolymères : analyse des mécanismes de défaillance

Résumé

Le décollement, le bullage et le cloquage des revêtements fluoropolymères sont des manifestations d'une perte d'intégrité du système appliqué. Contrairement aux idées reçues, ces désordres proviennent rarement d'un défaut du fluoropolymère lui-même. Ils résultent généralement d'une combinaison de facteurs impliquant la préparation de surface, les conditions climatiques lors de l'application, la qualité du procédé de mise en œuvre, les contraintes thermomécaniques ou encore l'environnement chimique de service, l’historique et l’origine du métal de base.

Ce guide technique présente les principaux mécanismes de défaillance, les facteurs favorisant leur apparition et les méthodes d'investigation utilisées lors d'une expertise industrielle. Il s'adresse aux responsables maintenance, ingénieurs procédés, exploitants et spécialistes de la protection anticorrosion souhaitant mieux comprendre les causes de ces désordres avant d'engager une réparation.

Introduction

Les revêtements fluoropolymères (ETFE, ECTFE, PFA, FEP, PTFE, PVDF…) sont aujourd'hui considérés comme des solutions de référence pour la protection anticorrosion des équipements industriels soumis à des environnements particulièrement sévères. Leur remarquable inertie chimique, leur faible énergie de surface, leur résistance aux agents oxydants et leur tenue aux températures élevées leur permettent d'assurer une protection durable dans les secteurs de la chimie, de la pharmacie, de l'hydrométallurgie, du traitement des eaux, de la microélectronique ou encore de la métallurgie.

Malgré leurs performances, aucun système de revêtement n'est totalement exempt de risques de défaillance. Les phénomènes de décollement, de bullage ou de cloquage résultent rarement d'une cause unique. Ils sont généralement la conséquence d'une combinaison de facteurs liés à la préparation de surface, aux conditions de mise en œuvre, aux contraintes mécaniques, thermiques ou chimiques ainsi qu'aux conditions d'exploitation de l'équipement.

Comprendre ces mécanismes constitue la première étape pour mettre en place une réparation durable et éviter la réapparition du défaut.

Les mécanismes de défaillance

Le décollement correspond à une rupture de l'adhérence entre le substrat métallique et le système de revêtement. Cette rupture peut être adhésive, lorsqu'elle se produit à l'interface entre deux matériaux, ou cohésive, lorsqu'elle intervient au sein même du primaire ou du revêtement.

Le bullage résulte de la formation d'une poche de gaz ou de vapeur emprisonnée sous le revêtement. Sous l'effet de la température, la pression interne augmente progressivement jusqu'à provoquer une déformation locale.

Le cloquage constitue généralement un stade plus avancé. La pression interne devient suffisante pour provoquer un soulèvement important du revêtement, entraînant une perte d'étanchéité et exposant progressivement le support métallique aux agents corrosifs.

Dans la majorité des cas, ces phénomènes trouvent leur origine plusieurs semaines, voire plusieurs années avant leur apparition visible.

Symptôme observé	Causes les plus probables	Vérifications à réaliser
Décollement localisé	Préparation de surface insuffisante, contamination, contraintes thermiques	Historique de fabrication, analyse de l'interface, essais d'adhérence
Bullage	Humidité, contaminants hydrosolubles, diffusion de fluides	Analyse du contenu des bulles, recherche de sels solubles
Cloquage	Pression osmotique, perte progressive d'adhérence, vieillissement	Expertise des mécanismes, analyse des conditions d'exploitation
Fissuration	Fatigue thermique, contraintes mécaniques, vieillissement	Historique thermique, géométrie de la pièce

À retenir

Le décollement, le bullage et le cloquage ne sont pas des causes de défaillance ; ce sont les manifestations visibles de mécanismes initiés bien en amont. Une réparation durable commence toujours par l'identification de ces mécanismes.

La préparation de surface : le fondement de l'adhérence

La performance d'un revêtement fluoropolymère ne dépend pas uniquement de ses propriétés intrinsèques. Sa durabilité repose avant tout sur la qualité de son adhérence au support, elle-même directement liée à la préparation de surface. Dans la majorité des expertises réalisées sur des revêtements décollés, les investigations mettent en évidence une défaillance initiée dès cette phase préparatoire, bien avant l'apparition des premiers signes visibles. Un revêtement appliqué sur un support insuffisamment préparé peut sembler conforme lors de sa mise en service, puis présenter plusieurs années plus tard des phénomènes de bullage, de cloquage ou de perte d'adhérence, sous l'effet des contraintes thermiques, mécaniques ou chimiques rencontrées en exploitation.

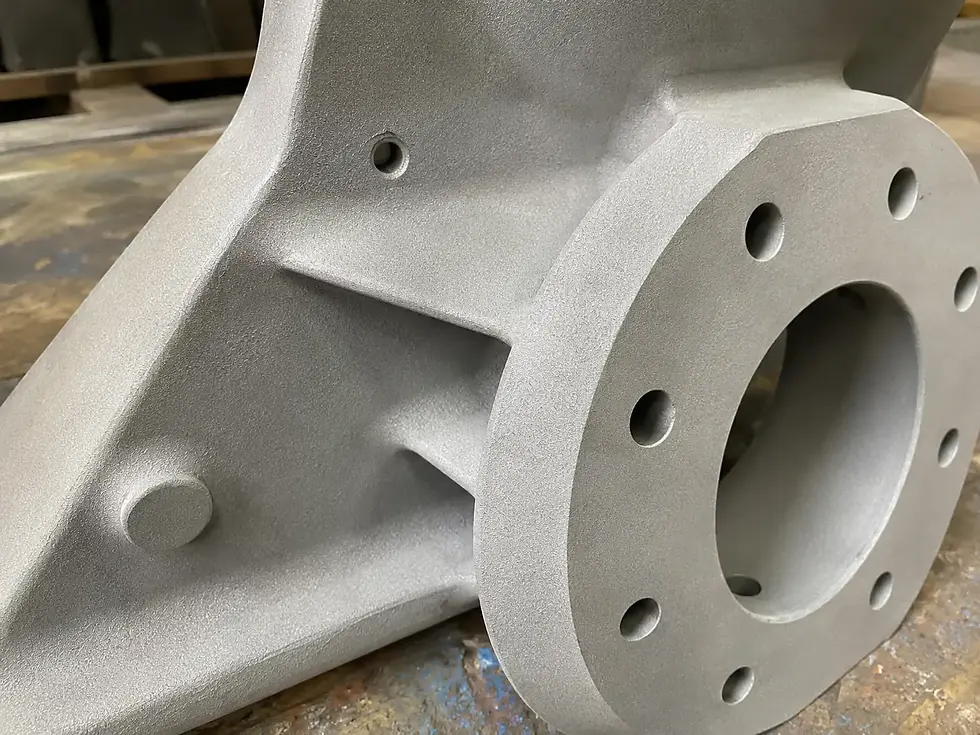

Pour les substrats en acier carbone, la préparation est généralement réalisée par projection d'abrasif afin d'éliminer la calamine, les oxydes, les anciennes couches de protection ainsi que toute contamination susceptible de compromettre l'adhérence. Selon les exigences du système de revêtement, le degré de préparation recherché est le plus souvent Sa 2½, voire Sa 3, conformément à la norme ISO 8501-1. Toutefois, l'obtention d'un acier visuellement propre ne constitue qu'une première étape. La qualité réelle de la surface dépend également de son profil d'ancrage, c'est-à-dire de la rugosité créée par le décapage.

Cette rugosité permet au primaire d'accrochage de développer un ancrage mécanique efficace. Un profil trop faible limite la surface de contact entre le revêtement et le support, tandis qu'un profil excessif peut laisser subsister des sommets insuffisamment recouverts, créant localement des zones de faibles épaisseurs où les phénomènes de corrosion pourront s'amorcer plus rapidement. Selon les systèmes fluoropolymères utilisés, le profil de rugosité recommandé se situe généralement entre 50 et 100 µm (Rz), sous réserve des spécifications du fabricant et des conditions de service de l'équipement.

L'évaluation de la préparation de surface ne peut cependant pas se limiter au contrôle du degré de décapage ou de la rugosité. Une surface peut présenter un aspect parfaitement conforme tout en conservant des contaminants invisibles susceptibles d'altérer durablement l'adhérence. Les sels solubles, notamment les chlorures et les sulfates, figurent parmi les causes les plus fréquentes de décollement différé. Hygroscopiques, ils attirent naturellement l'humidité et peuvent favoriser, au fil du temps, le développement de phénomènes osmotiques responsables du bullage et du cloquage. Leur concentration est généralement vérifiée selon les normes ISO 8502-6 et ISO 8502-9, notamment sur les équipements exposés à des environnements marins ou chimiques.

D'autres contaminants, tels que les poussières résiduelles, les huiles, les graisses, les silicones ou certains résidus de procédés industriels, peuvent également compromettre l'adhérence sans être immédiatement détectables. Leur présence crée une interface fragile entre le support et le revêtement, susceptible d'évoluer progressivement sous l'effet des sollicitations en service. C'est pourquoi le contrôle de la préparation de surface ne se résume pas à une inspection visuelle ; il constitue une véritable démarche qualité intégrant des mesures normalisées, des contrôles de propreté et une parfaite maîtrise des conditions d'application.

L'expérience montre également que certains contaminants sont beaucoup plus difficiles à identifier qu'une simple pollution superficielle. C'est notamment le cas des résidus d'huiles de coupe, d'huiles entières ou de certains lubrifiants utilisés lors des opérations d'usinage. Lorsqu'ils pénètrent dans les irrégularités du support ou restent adsorbés à sa surface, ces produits peuvent résister aux opérations de dégraissage conventionnelles. Lors des cycles de cuisson des revêtements thermoplastiques ou sous l'effet des températures de service, certains composés peuvent subir une polymérisation par siccativation, dégazer ou créer localement des zones d'interface fragilisées. Les conséquences ne sont pas toujours immédiates : elles peuvent se traduire plusieurs mois ou plusieurs années plus tard par des pertes d'adhérence localisées, des bullages ou des cloquages dont l'origine est souvent difficile à remonter sans une analyse approfondie des procédés de fabrication de la pièce.

Erreur fréquente

Un support visuellement propre n'est pas nécessairement un support propre. Les chlorures, sulfates, huiles de coupe ou silicones peuvent être totalement invisibles tout en compromettant durablement l'adhérence.

Dans notre retour d'expérience, une préparation de surface insuffisamment maîtrisée demeure l'une des principales causes de défaillance des systèmes de protection anticorrosion. Pourtant, elle est aussi l'un des paramètres les plus faciles à maîtriser lorsqu'elle est intégrée dès l'origine dans une démarche rigoureuse de contrôle qualité. C'est également l'un des premiers éléments analysés lors d'une expertise, car les défauts observés plusieurs années après la mise en service trouvent souvent leur origine dans cette étape, pourtant invisible une fois le revêtement appliqué.

La qualité du support ne doit pas être appréciée uniquement à l'instant où le revêtement est appliqué. Son historique constitue également un élément essentiel de l'analyse. Un substrat ayant déjà subi des phénomènes de corrosion par piqûres, de corrosion caverneuse, une contamination métallique ou des réparations antérieures peut présenter des hétérogénéités qui ne sont plus visibles après préparation de surface, mais qui demeurent susceptibles d'influencer la tenue du système de protection. C'est notamment le cas de certains aciers inoxydables ayant été exposés à des chlorures ou ayant subi une rupture locale de leur couche passive. Si ces informations ne sont pas connues de l'applicateur, le revêtement peut être mis en œuvre conformément aux règles de l'art tout en étant appliqué sur un support dont l'intégrité est déjà altérée. Dans une démarche d'expertise, la connaissance de l'historique de fabrication, des conditions d'exploitation et des éventuels incidents antérieurs fait donc partie intégrante du diagnostic.

Un revêtement ne protège jamais un support ; il protège l'état dans lequel se trouve ce support au moment de son application. Si cet état est déjà dégradé, contaminé ou fragilisé, le revêtement ne fera que masquer temporairement le problème.

Les conditions climatiques lors de l'application : un équilibre souvent sous-estimé

Les performances d'un revêtement fluoropolymère ne dépendent pas uniquement de la qualité du produit ou de la préparation du support. Les conditions climatiques présentes au moment de l'application influencent directement les mécanismes d'adhérence, de polymérisation et de formation du film. Un revêtement appliqué dans des conditions environnementales inadaptées peut présenter un aspect parfaitement satisfaisant lors du contrôle final, tout en intégrant des défauts invisibles qui n'apparaîtront qu'après plusieurs mois ou plusieurs années d'exploitation.

L'humidité relative constitue l'un des paramètres les plus critiques. Lorsque l'air approche de son point de saturation, une très fine pellicule d'eau peut se former à la surface du support métallique sans être perceptible à l'œil nu. Cette condensation microscopique suffit à créer une interface entre le primaire d'accrochage et le substrat, limitant les interactions physico-chimiques indispensables à une adhérence durable. Le défaut est alors "enfermé" sous le revêtement et peut évoluer progressivement sous l'effet des sollicitations mécaniques, thermiques ou chimiques.

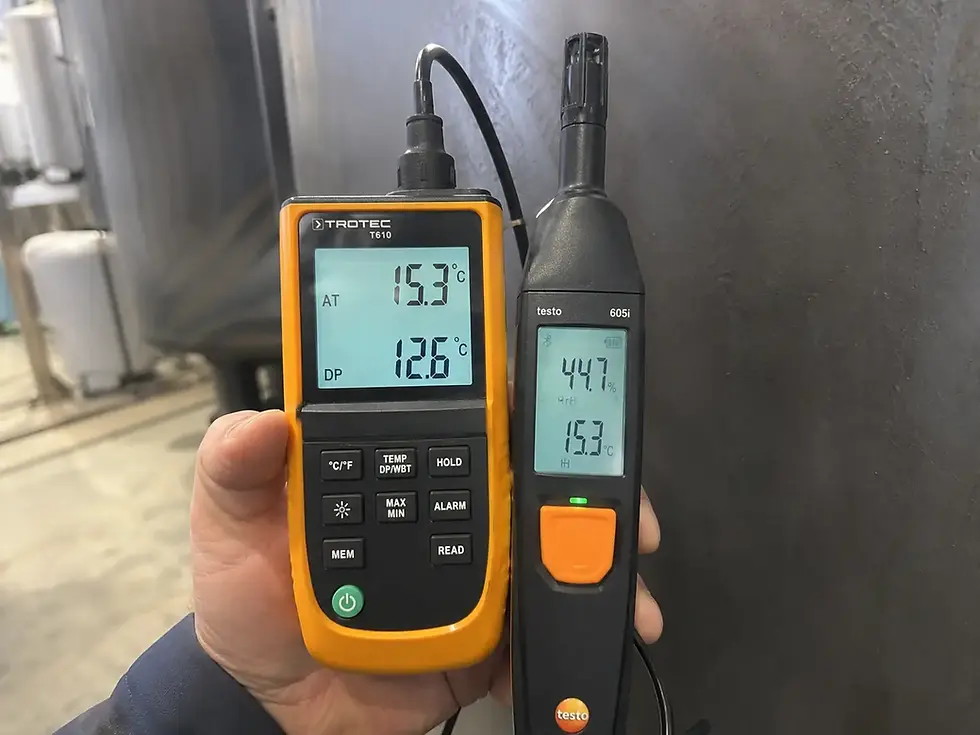

Avant toute application, il est donc indispensable de contrôler simultanément la température ambiante, la température réelle du support, l'humidité relative ainsi que la température du point de rosée. Ces quatre paramètres sont indissociables et doivent être suivis pendant toute la durée de l'intervention. Une mesure réalisée uniquement au début des travaux ne garantit pas que les conditions resteront conformes plusieurs heures plus tard, notamment lors d'applications en extérieur ou dans des ateliers soumis à des variations importantes de température.

Par convention, il est généralement admis que la température du support doit rester au minimum 3 °C au-dessus du point de rosée afin d'éviter tout risque de condensation. Cette valeur constitue toutefois un seuil minimal et non une garantie absolue. Les pièces de forte épaisseur, les équipements massifs ou les structures métalliques présentent une inertie thermique importante et peuvent conserver une température sensiblement inférieure à celle de l'air ambiant, en particulier lors des démarrages matinaux ou après une période d'arrêt. Dans ces situations, un support peut sembler sec tout en étant localement à une température favorable à la condensation.

L'humidité relative mérite également une attention particulière. Si la plupart des fabricants fixent une limite maximale comprise entre 80 et 85 %, une plage située entre 40 et 60 % offre généralement les conditions les plus favorables pour la majorité des systèmes de revêtement. Au-delà de ces valeurs, le risque de condensation augmente fortement, tandis qu'une hygrométrie très faible peut accélérer l'évaporation des solvants ou modifier la cinétique de réticulation de certains systèmes. L'objectif n'est donc pas uniquement de respecter une valeur limite, mais de maintenir des conditions stables tout au long de l'application.

Les conditions atmosphériques ne se résument pas à la température et à l'humidité. Les mouvements d'air, la ventilation, l'exposition au rayonnement solaire ou encore les courants d'air générés par les ouvertures de bâtiments influencent également la température réelle du support et la vitesse d'évaporation des solvants. Sur certaines installations industrielles, une variation climatique rapide peut suffire à faire franchir le point de rosée pendant l'application ou durant les premières phases de séchage, alors même que les conditions étaient conformes quelques minutes auparavant.

L'expérience montre que de nombreux défauts attribués à une mauvaise qualité du revêtement trouvent en réalité leur origine dans une évolution des conditions climatiques insuffisamment surveillée. Pour cette raison, le contrôle environnemental ne doit jamais être considéré comme une simple formalité préalable à l'application. Il constitue un véritable outil de maîtrise du procédé, au même titre que le contrôle de la préparation de surface, de la viscosité du produit ou de l'épaisseur appliquée. Dans le cadre d'une expertise, l'analyse des relevés climatiques, lorsqu'ils existent, permet souvent d'expliquer des défaillances qui seraient autrement attribuées à tort au matériau ou au procédé d'application.

« Les conditions climatiques s'oublient après l'application, mais leur influence reste inscrite dans le revêtement pendant toute sa durée de vie. »

La préparation et les propriétés rhéologiques du revêtement

La qualité d'un revêtement fluoropolymère ne dépend pas uniquement de son mode d'application. Dès sa préparation, le produit possède des caractéristiques physico-chimiques qui conditionnent directement sa capacité à former un film homogène, continu et durable. La viscosité, la fluidité, la température du produit ou encore la cinétique de réticulation influencent la manière dont le revêtement se dépose, se tend et adhère au support. Une variation, même limitée, de l'un de ces paramètres peut modifier le comportement du produit et favoriser l'apparition de défauts qui ne seront parfois visibles qu'après plusieurs mois de service.

Les propriétés rhéologiques doivent être adaptées au procédé d'application retenu, qu'il s'agisse d'une pulvérisation Airless, pneumatique ou électrostatique. Une viscosité trop élevée limite la capacité du revêtement à s'étaler correctement, favorise les surépaisseurs, les défauts de tension du film et les inclusions d'air. À l'inverse, une viscosité insuffisante augmente les risques de coulures, de retrait pendant la polymérisation, de variations d'épaisseur ou de formation de zones insuffisamment protégées. L'objectif n'est pas d'obtenir un produit plus fluide, mais un comportement parfaitement maîtrisé garantissant une épaisseur régulière et une bonne cohésion du film.

Cette stabilité dépend de nombreux paramètres qui doivent être rigoureusement respectés tout au long de la mise en œuvre. Le rapport de mélange, lorsqu'il s'agit d'un système bi-composant, la température du produit avant application, son homogénéisation, le temps d'induction éventuel, la durée de vie en mélange (Pot Life) ainsi que les conditions de stockage influencent directement la réaction de polymérisation. Un produit appliqué au-delà de sa durée de vie utile peut conserver un aspect satisfaisant tout en présentant une réticulation incomplète, une diminution de ses propriétés mécaniques ou une adhérence insuffisante.

Les conditions de stockage sont également souvent sous-estimées. Une exposition prolongée à des températures excessives, au gel, à l'humidité ou à des cycles thermiques répétés peut modifier les caractéristiques du produit avant même son ouverture. De la même manière, un mélange insuffisamment homogénéisé ou réalisé avec un rapport de composants imprécis peut entraîner des variations locales de composition, susceptibles de créer des zones plus fragiles au sein du revêtement.

Dans le cadre d'une expertise, ces paramètres font partie intégrante de l'analyse des causes racines. Un défaut attribué à une mauvaise application trouve parfois son origine dans une préparation inadéquate du produit ou dans une dérive de ses propriétés rhéologiques avant même son passage dans le pistolet de pulvérisation. C'est pourquoi la maîtrise du produit ne commence pas au moment de son application, mais dès sa réception, son stockage et sa préparation.

La technique d'application : le savoir-faire de l'applicateur

Au-delà des performances des équipements de pulvérisation, la qualité d'un revêtement fluoropolymère repose en grande partie sur la maîtrise du geste de l'applicateur. La formation du film protecteur est un procédé manuel qui exige une grande régularité, où chaque passage du pistolet influence la structure finale du revêtement. L'objectif n'est pas uniquement de déposer la bonne quantité de produit, mais de construire progressivement un revêtement homogène, exempt de défauts et présentant une épaisseur constante sur l'ensemble de la surface.

Cette maîtrise repose sur la répétabilité des gestes. La vitesse de déplacement, la distance entre le pistolet et le support, l'angle de projection, le maintien d'une vitesse constante ainsi que le recouvrement des passes doivent rester parfaitement réguliers tout au long de l'application. Toute variation, même légère, peut modifier localement l'épaisseur déposée, favoriser des surcharges ou, au contraire, créer des zones insuffisamment protégées.

La succession des couches constitue également une étape déterminante. Chaque passe doit s'intégrer dans la précédente selon une méthodologie parfaitement maîtrisée afin d'obtenir une construction homogène du film. Le croisement des passes, leur recouvrement, l'orientation des applications successives et le respect des temps intermédiaires conditionnent directement l'uniformité du revêtement et la répartition des contraintes internes. Une mauvaise répétabilité de ces gestes peut entraîner des hétérogénéités qui deviendront, sous l'effet des sollicitations thermiques ou chimiques, des zones privilégiées de décollement ou de bullage.

Les applicateurs expérimentés développent progressivement une véritable mémoire gestuelle qui leur permet d'adapter leur technique aux changements de géométrie, aux arêtes, aux soudures ou aux zones difficilement accessibles, tout en conservant une qualité de dépôt constante. Cette expérience est difficilement mesurable mais constitue l'un des facteurs les plus déterminants dans la durabilité d'un revêtement fluoropolymère.

Dans le cadre d'une expertise, certains défauts présentent une organisation ou une répartition caractéristique qui permet d'orienter les investigations vers une dérive des techniques d'application. L'analyse de la morphologie des dégradations, associée à la connaissance des procédés de mise en œuvre, permet souvent de distinguer un défaut lié au matériau d'un défaut directement imputable à la manière dont le revêtement a été construit.

« La qualité d'un revêtement ne dépend pas uniquement du produit appliqué, mais de la capacité de l'applicateur à reproduire le même geste, avec la même précision, du premier au dernier passage. »

Le regard de l'expert

Deux applicateurs utilisant le même produit et le même matériel peuvent obtenir des résultats très différents. La régularité du geste reste l'un des facteurs les plus déterminants de la qualité finale du revêtement.

Les contraintes thermiques : une fatigue invisible de l'interface

Les revêtements fluoropolymères sont conçus pour résister à des températures élevées et à des environnements particulièrement agressifs. Cette résistance ne signifie toutefois pas que le système métal/revêtement reste mécaniquement neutre au cours de sa vie en service. À chaque variation de température, le substrat métallique et le fluoropolymère se dilatent et se contractent différemment. Cette différence de comportement génère des contraintes de cisaillement permanentes au niveau de l'interface d'adhérence.

Ces sollicitations sont présentes à chaque montée en température, lors du refroidissement ou au cours des phases de maintien thermique. Si elles restent généralement compatibles avec les performances du système lorsqu'elles ont été prises en compte dès la conception, leur répétition peut progressivement fatiguer l'interface et diminuer sa capacité à transmettre les efforts entre le revêtement et le substrat.

Les installations industrielles sont particulièrement exposées à ces phénomènes lorsqu'elles subissent des démarrages et arrêts fréquents, des nettoyages en place à la vapeur (SIP), des alternances entre températures positives et négatives, des gradients thermiques importants ou encore des chocs thermiques rapides. Dans ces conditions, les contraintes ne sont pas uniformément réparties. Elles se concentrent préférentiellement au niveau des soudures, des brides, des arêtes, des changements de géométrie ou des zones présentant des variations d'épaisseur, où elles accélèrent les mécanismes de fatigue.

L'amplitude des variations de température n'est d'ailleurs pas le seul paramètre à considérer. La vitesse des montées et descentes en température, la fréquence des cycles ainsi que leur répétition au cours de la vie de l'équipement influencent directement le vieillissement du système. Deux installations fonctionnant à la même température maximale peuvent ainsi présenter des durées de vie très différentes selon le nombre de cycles thermiques auxquels elles sont soumises.

Dans le cadre d'une expertise, ces phénomènes doivent toujours être analysés au regard de l'historique réel d'exploitation de l'installation. La connaissance des températures de service, des procédures de démarrage, des cycles de nettoyage, des arrêts de production ou des incidents de fonctionnement permet souvent de comprendre pourquoi un décollement apparaît dans une zone précise alors que le reste du revêtement demeure parfaitement intact.

La diffusion des fluides et les phénomènes osmotiques

Les fluoropolymères comptent parmi les matériaux les plus performants en matière de résistance chimique et de perméabilité. Ils constituent une barrière extrêmement efficace contre la plupart des fluides industriels. Toutefois, aucun polymère n'est parfaitement imperméable. Sous l'effet d'un gradient de concentration, certaines molécules, en particulier de faible taille, peuvent diffuser lentement à travers le revêtement selon les mécanismes décrits par les lois de diffusion de Fick. Ce phénomène reste généralement très limité, mais il devient déterminant lorsque d'autres facteurs de dégradation sont déjà présents à l'interface.

Le risque apparaît principalement lorsque des contaminants hydrosolubles, tels que des chlorures, des sulfates ou d'autres espèces ioniques, sont restés piégés entre le substrat et le revêtement lors de la préparation de surface. En présence d'humidité ou d'un fluide diffusant au travers du polymère, ces contaminants créent une différence de concentration qui génère une pression osmotique. L'eau migre alors progressivement vers ces zones plus concentrées, où elle s'accumule jusqu'à exercer une pression suffisante pour déformer localement le revêtement. Les premières manifestations sont souvent discrètes, sous la forme de microbulles, avant d'évoluer vers des cloques plus importantes, voire un décollement localisé.

Ces mécanismes sont d'autant plus marqués que l'équipement fonctionne en immersion permanente, transporte des solutions aqueuses ou est soumis à des alternances répétées de phases humides et sèches. Les cycles thermiques peuvent également accélérer le phénomène en augmentant temporairement la vitesse de diffusion des molécules et les contraintes exercées sur l'interface. Le bullage résulte ainsi rarement d'une cause unique ; il est le plus souvent la conséquence de plusieurs mécanismes qui agissent simultanément au cours de la vie du revêtement.

Dans le cadre d'une expertise, la présence de cloques ne permet donc pas, à elle seule, de conclure à un phénomène osmotique. L'analyse de leur localisation, de leur contenu, de leur morphologie ainsi que l'identification des contaminants présents à l'interface sont indispensables pour déterminer si la pression osmotique constitue la cause racine ou simplement l'une des conséquences d'une préparation de surface insuffisante ou d'une dégradation préexistante du support.

Les sollicitations chimiques : un environnement en constante évolution

La résistance chimique constitue l'une des principales raisons du recours aux revêtements fluoropolymères. Toutefois, la compatibilité d'un système de protection ne peut jamais être évaluée à partir de la seule nature du produit manipulé. Les conditions réelles d'exploitation influencent tout autant le comportement du revêtement que la substance elle-même.

La concentration des réactifs, la température de fonctionnement, les variations de pH, la présence de solvants, les mélanges de produits ou encore les cycles de nettoyage peuvent modifier significativement l'agressivité chimique d'un procédé. Une installation ayant fonctionné pendant plusieurs années sans difficulté peut ainsi présenter des dégradations à la suite d'une simple évolution du procédé, d'un changement de formulation, d'une augmentation de la température de service ou de la mise en place d'un nouveau protocole de nettoyage. Ces modifications sont parfois considérées comme mineures sur le plan de l'exploitation, alors qu'elles peuvent modifier profondément les sollicitations auxquelles le revêtement est soumis.

L'agression chimique est rarement uniforme sur l'ensemble de l'équipement. Les soudures, les angles, les changements de géométrie, les brides, les reprises d'application ou les anciennes zones réparées constituent souvent des points de concentration des contraintes où les phénomènes de diffusion, de stagnation des fluides ou de fatigue de l'interface se développent plus rapidement. Ces zones deviennent fréquemment les premiers sites d'apparition des décollements ou des cloquages.

Dans le cadre d'une expertise, l'analyse ne peut donc pas se limiter à identifier le produit contenu dans l'équipement. Elle doit reconstituer les conditions réelles de fonctionnement : températures effectives, concentrations, séquences de nettoyage, incidents de procédé, évolutions de fabrication et historique d'exploitation. C'est cette approche globale qui permet d'identifier la véritable cause racine et de distinguer une incompatibilité chimique d'un défaut de mise en œuvre ou d'un vieillissement normal du système de protection.

Le contrôle qualité : vérifier aujourd'hui pour comprendre demain

La qualité d'un revêtement fluoropolymère ne peut être garantie par une simple inspection visuelle en fin de fabrication. Les défauts susceptibles de conduire à un décollement, un bullage ou un cloquage apparaissent souvent dès les premières étapes de la mise en œuvre, alors qu'ils restent totalement invisibles à l'œil nu. C'est pourquoi le contrôle qualité doit accompagner chaque phase de fabrication, depuis la préparation du support jusqu'à la validation finale du revêtement.

Selon les exigences du projet, plusieurs contrôles peuvent être réalisés afin de vérifier la conformité du système. Les plus courants concernent la mesure des épaisseurs sèches (ISO 2808), la détection des discontinuités par contrôle de porosité (Holiday Test selon AMPP/NACE SP0188 ou ASTM D5162 selon les systèmes), les essais d'adhérence par traction (ISO 4624 ou ASTM D4541), les contrôles visuels, les relevés climatiques réalisés pendant l'application ainsi que la cartographie des éventuels défauts observés. Chacun de ces essais apporte une information complémentaire sur la qualité du revêtement, mais aucun ne permet, à lui seul, de garantir son comportement futur en service.

La valeur du contrôle qualité réside autant dans les mesures réalisées que dans leur traçabilité. Les rapports d'épaisseur, les relevés climatiques, les résultats des essais d'adhérence ou les comptes rendus d'inspection constituent une véritable mémoire technique de l'ouvrage. Lorsqu'une défaillance apparaît plusieurs années après la mise en service, ces documents permettent de comparer l'état initial du revêtement avec son état dégradé et d'orienter l'analyse vers les causes les plus probables. À l'inverse, l'absence de données de contrôle complique considérablement la recherche des causes racines et conduit souvent à multiplier les hypothèses.

Le contrôle qualité ne doit donc pas être considéré comme une étape destinée uniquement à valider la réception d'un équipement. Il constitue également un outil d'aide à l'expertise, permettant d'objectiver les investigations, d'éliminer certaines causes potentielles et de comprendre les mécanismes ayant conduit à la défaillance du système de protection.

Bonnes pratiques

Les contrôles qualité ne servent pas uniquement à valider la conformité d'un revêtement avant sa mise en service. Ils constituent également une mémoire technique indispensable pour comprendre les causes d'une défaillance future.

L'expertise Xtrem Coatings : comprendre avant de réparer

Chez Xtrem Coatings, nous considérons qu'un décollement, un bullage ou un cloquage ne constitue jamais une défaillance isolée. Il s'agit de la manifestation visible d'un mécanisme physique, chimique ou mécanique dont l'origine peut remonter à la fabrication de l'équipement, à la préparation de surface, aux conditions d'application, aux paramètres de cuisson ou encore aux conditions réelles d'exploitation.

Notre démarche consiste avant tout à comprendre pourquoi le revêtement a perdu ses performances. Chaque expertise s'appuie sur une analyse méthodique de l'historique de l'installation, des conditions de procédé, des paramètres de mise en œuvre, des sollicitations en service et des observations réalisées sur le revêtement lui-même. Cette approche permet d'identifier les causes racines de la défaillance et d'éviter qu'une réparation ne traite uniquement ses conséquences.

Selon les conclusions de l'expertise, les recommandations peuvent aller d'une réparation localisée à une réfection complète du revêtement, en passant par l'adaptation des conditions d'exploitation, la modification d'un procédé de fabrication ou le choix d'un système fluoropolymère plus adapté aux contraintes réelles de l'installation. L'objectif n'est pas uniquement de remettre un équipement en service, mais d'améliorer durablement sa fiabilité et sa durée de vie.

Grâce à son expérience des revêtements fluoropolymères appliqués sur des équipements industriels, Xtrem Coatings accompagne ses clients dans l'analyse des défaillances, l'identification des causes racines et la définition de solutions techniques adaptées à chaque contexte d'exploitation. Cette approche permet de sécuriser les installations, de limiter les arrêts de production et de fiabiliser les futures interventions.

Foire aux questions (FAQ)

Pourquoi un revêtement fluoropolymère se décolle-t-il ?

Le décollement d'un revêtement fluoropolymère résulte rarement d'une cause unique. Il apparaît généralement à la suite d'une combinaison de facteurs impliquant la préparation de surface, les conditions d'application, les sollicitations thermiques, les contraintes chimiques ou les conditions réelles d'exploitation. Dans de nombreux cas, le défaut visible trouve son origine plusieurs mois, voire plusieurs années avant son apparition.

Quelle est la différence entre un décollement, un bullage et un cloquage ?

Le décollement correspond à une perte d'adhérence entre le revêtement et son support. Le bullage se traduit par la formation de petites poches de gaz ou de vapeur sous le revêtement. Le cloquage constitue généralement un stade plus avancé, où la pression interne provoque un soulèvement marqué du revêtement et une perte d'étanchéité locale.

Les revêtements fluoropolymères sont-ils totalement imperméables ?

Non. Les fluoropolymères présentent une excellente résistance à la diffusion des fluides, mais aucun polymère n'est parfaitement imperméable. Certaines molécules peuvent diffuser lentement à travers le revêtement selon les lois de Fick, notamment sous l'effet de gradients de concentration, de températures élevées ou de sollicitations prolongées.

Les chlorures sont-ils toujours responsables du bullage ?

Non. Les chlorures et autres sels solubles constituent une cause fréquente de bullage osmotique, mais ils ne sont pas les seuls mécanismes possibles. Les défauts d'application, les contraintes thermiques, les incompatibilités chimiques ou une contamination du support peuvent également conduire à des phénomènes similaires. Une expertise est indispensable pour identifier la cause racine.

Pourquoi une cloque peut-elle apparaître plusieurs années après l'application ?

Les défauts d'adhérence évoluent souvent lentement. Une contamination du support, une préparation de surface insuffisante ou des contraintes répétées peuvent fragiliser progressivement l'interface entre le revêtement et le métal. Les premiers signes visibles n'apparaissent parfois qu'après plusieurs années de fonctionnement.

Une réparation locale est-elle toujours possible ?

Pas nécessairement. Tout dépend de l'étendue des dégradations et de leur origine. Une réparation localisée peut être suffisante lorsque la défaillance est limitée et que le reste du revêtement demeure sain. En revanche, si la cause racine concerne l'ensemble du système ou les conditions de mise en œuvre, une réfection plus importante peut être nécessaire.

Comment savoir si un revêtement est encore correctement adhérent ?

Plusieurs méthodes de contrôle existent, notamment les essais d'adhérence, les inspections visuelles, les contrôles de porosité (Holiday Test) ou certaines investigations réalisées dans le cadre d'une expertise. Le choix de la méthode dépend du type de revêtement, de l'équipement et des conditions d'exploitation.

Le Holiday Test permet-il de détecter un décollement ?

Non. Le Holiday Test permet principalement de détecter les discontinuités traversantes, telles que les porosités ou les défauts de continuité du revêtement. Il ne permet pas, à lui seul, d'identifier une perte d'adhérence située sous un revêtement encore intact.

Les cycles thermiques peuvent-ils provoquer un décollement ?

Oui. Les différences de dilatation entre le métal et le fluoropolymère génèrent des contraintes mécaniques à chaque montée et descente en température. Répétés pendant plusieurs années, ces cycles peuvent fatiguer progressivement l'interface d'adhérence et favoriser le décollement dans les zones les plus sollicitées.

Pourquoi les soudures sont-elles souvent les premières zones concernées ?

Les soudures constituent des zones de concentration de contraintes mécaniques et thermiques. Elles présentent également des géométries particulières qui compliquent parfois l'application du revêtement. Ces caractéristiques en font des zones plus sensibles au vieillissement et à l'apparition des premiers défauts.

Une bonne adhérence lors de la réception garantit-elle la durée de vie du revêtement ?

Non. Un revêtement peut satisfaire aux contrôles initiaux tout en contenant des défauts latents liés à une contamination invisible, à une préparation de surface imparfaite ou à des conditions d'application défavorables. Les contrôles de réception valident la conformité de l'ouvrage à un instant donné, mais ne peuvent pas reproduire plusieurs années de sollicitations industrielles.

Les conditions climatiques influencent-elles réellement la qualité d'un revêtement ?

Oui. La température du support, l'humidité relative, le point de rosée ou encore la ventilation influencent directement l'adhérence et la formation du film. Une condensation invisible lors de l'application peut suffire à compromettre durablement les performances du revêtement.

Tous les fluoropolymères présentent-ils les mêmes performances ?

Non. Les revêtements en PTFE, PFA, FEP, ETFE, ECTFE ou PVDF possèdent chacun des propriétés spécifiques en matière de résistance chimique, de tenue en température, de perméabilité et de comportement mécanique. Le choix d'un système dépend toujours des contraintes réelles de l'application.

Quels sont les premiers signes d'une défaillance d'un revêtement fluoropolymère ?

Les premiers indices peuvent être très discrets : apparition de petites cloques, décoloration locale, perte d'adhérence sur une zone limitée, fissuration ou modification de l'aspect de surface. Une intervention précoce permet souvent de limiter l'étendue des réparations.

Pourquoi réaliser une expertise avant toute réparation ?

Réparer un revêtement sans avoir identifié les causes de sa défaillance expose au risque de reproduire le même défaut quelques mois ou quelques années plus tard. Une expertise permet d'analyser les mécanismes responsables du décollement, du bullage ou du cloquage afin de définir une solution réellement durable.

Références techniques

·         ISO 8501-1

·         ISO 8502-6

·         ISO 8502-9

·         ISO 8503

·         ISO 2808

·         ISO 4624

·         ASTM D4541

·         ASTM D5162

·         AMPP SP0188

·         Expertise Xtrem Coatings

Contenu rédigé avec la contribution des experts techniques de Xtrem Coatings.

Auteur : Xtrem Coatings – Spécialiste des revêtements techniques et du traitement de surface depuis plus de 25 ans. Xtrem Coatings accompagne les industriels dans la protection, l'amélioration des performances et la prolongation de la durée de vie de leurs équipements grâce à des solutions de revêtement haute performance.
